1 概述
1.1 LKW38系列主令控制器（以下簡稱控制器）主要用于交流50Hz或60Hz電壓至420V和直流電壓至240V控制電路中，控制起重運輸機械電動機的起動、換向、調速和制動。
1.2 控制器是我公司吸收國內外先進技術研制的新產品,它既符合JB/T6748-93《起重機控制臺》標準的相關要求,又符合GB14048.5及IEC947-5-1(1990)《低壓開關設備.控制設備控制電路電器和開關元件》第一部分機電式控制電路電器的要求。
2 分類、型號及定義
2.1 分類
控制器按手柄數和控制起重機運行機構數量分類,分為單手柄單機構 、單手柄雙機構、雙手柄雙機構三大類：

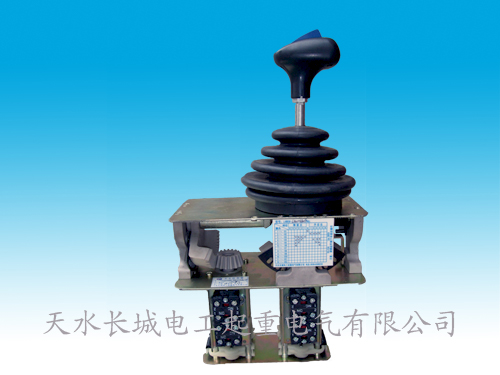

2.1.1單手柄單機構控制器操動一個組合開關,手柄只能縱向操作或旋轉90°安裝,實現橫向操作；
2.1.2單手柄雙機構控制器操動兩個組合開關,手柄可全方位聯動操作；

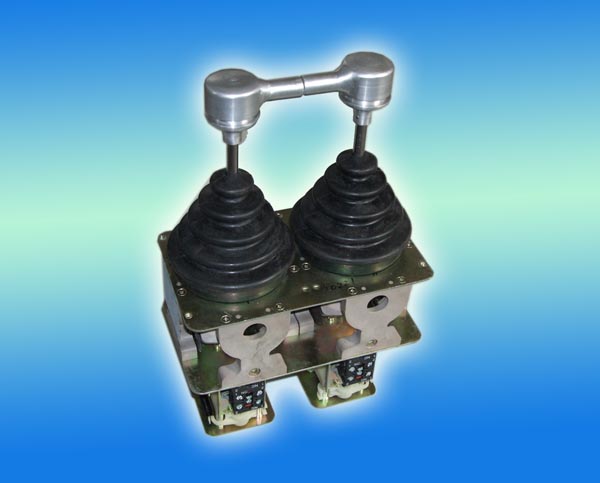

2.1.3雙手柄雙機構控制器每個手柄獨立操動一個組合開關,手柄只能縱向操作；
3 產品特點
3.1 結構及性能
3.1.1 控制器主要由操動機構、組合開關兩部分組成。操動機構由手柄、傳動齒輪等組成。組合開關由凸輪片、觸頭盒等組成。當操動手柄時,齒輪傳動驅駛凸輪片轉動,觸頭盒隨即閉合或斷開,從而控制了線路的通斷。
3.1.2 控制器操動手柄人性化設計,操作力小,操作舒暢；手柄上鎖零開關隨時鎖零,手觸壓鎖零開關解鎖,歸零后撒手自動鎖零。
3.1.3 觸頭盒為橋式雙斷點直通結構,原裝進口件,小巧控制容量大。每個組合開關最多可裝12個觸頭元件，用戶可在12個內任選。
3.1.4 控制器最高擋位為6擋,用戶可在6擋內任選。
3.1.5 控制器可以加裝反彈機構,成為自復位控制器。
3.1.6 控制器的關合程序任意組合,有多種規格供用戶選用(規格見主令控制器通用規格表),也可根據用規格表),亦可根據用戶要求組成新的規格。
3.1.7 控制器組合開關的凸輪片采用增強尼龍制成,操動機構的活動關節裝有耐磨材料制成的滑動軸承以便保證控制器經久耐用。
4 控制器主要技術參數
4.1 控制器主要技術參數見表1
4.2控制器適用于8h工作制和斷續周期工作制,額定操作頻率600次/h,短時允許不超過1200次/h,負載因數為40%。
4.3控制器在額定操作頻率下的機械壽命為3百萬次，電壽命在AC-15使用類別下為60萬次，在DC-13使用類別下為30萬次。
5 控制器外形.開孔尺寸
5.1 單手柄單機構控制器外形尺寸見圖1,開孔尺寸見圖4
5.2 單手柄雙機構控制器外形尺寸見圖2,開孔尺寸見圖4
5.3 雙手柄雙機構控制器外形尺寸見圖4,開孔尺寸見圖5
6 訂貨須知
6.1 本控制器不帶防護外殼,使用時需安裝在控制箱或控制臺上。
6.2 訂控制器需提供型號規格.訂貨數量,控制器規格見<<主令控制器通用規格表>>。
6.3 特殊訂貨需提供關合表。 |
